Jak udělat show z něčeho, co není vidět

Audire Fluctus vzniklo z otázky, jak vizualizovat fenomény, které jsou pro lidské smysly běžně nepostřehnutelné. Autor projektu Kryštof Brůha se dlouhodobě zabývá vztahem mezi technologií, fyzikou a lidským vnímáním. Pro Signal Festival 2024 navrhl objekt, který převádí elektromagnetické vlnění do podoby světla, barev a pohybu.

Výsledkem se stal sedmimetrový „datový totem“, který návštěvníkům umožňuje nahlédnout do skrytého světa elektromagnetických polí a uvědomit si, jak významnou roli hrají moderní technologie v našem každodenním životě.

Kryštof Brůha: mezi vědou a fantazií

Kryštof Brůha patří k autorům, kteří ve své tvorbě propojují umění, fyziku a experiment. Zajímá ho především to, jak lze neviditelné přírodní nebo technologické procesy převádět do forem, které dokáže člověk vnímat a prožívat.

Audire Fluctus je ukázkou tohoto přístupu. Instalace nepracuje s elektromagnetickými vlnami pouze jako se zdrojem dat, ale proměňuje je v estetický zážitek, který vybízí k zamyšlení nad světem kolem nás.

Jak sám autor říká:

„Chtěl jsem návštěvníkům festivalu umožnit nahlédnout do skrytého světa elektromagnetických vln a lépe porozumět tomu, jak technologie ovlivňují naše prostředí a naše vnímání reality.“

Jak funguje Audire Fluctus

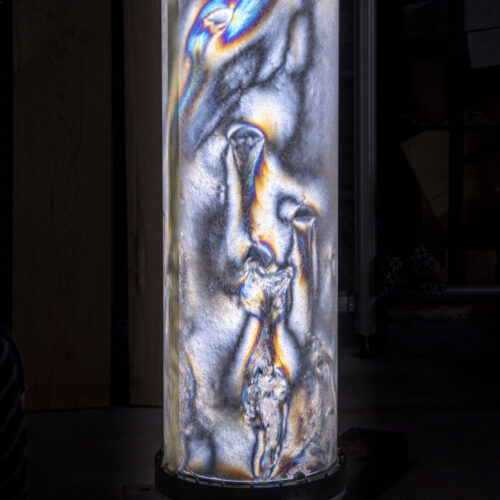

Srdcem instalace je unikátní kapalina Spektraflux, kterou Kryštof Brůha vyvinul speciálně pro tento projekt. Kapalina obsahuje částice schopné měnit polarizované světlo a vytvářet tak charakteristické barevné efekty.

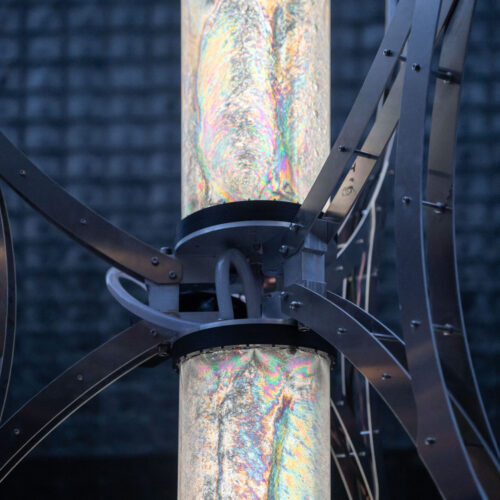

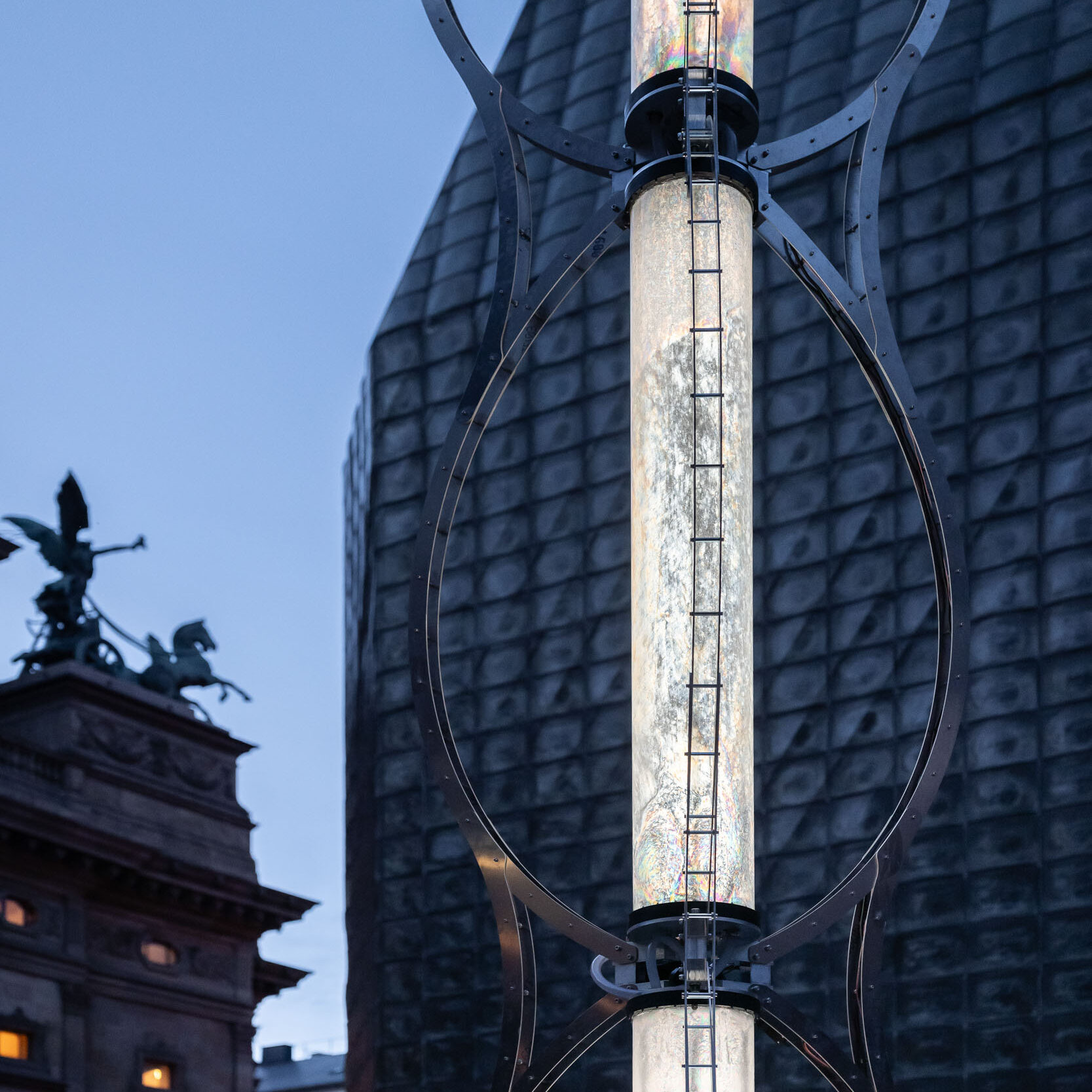

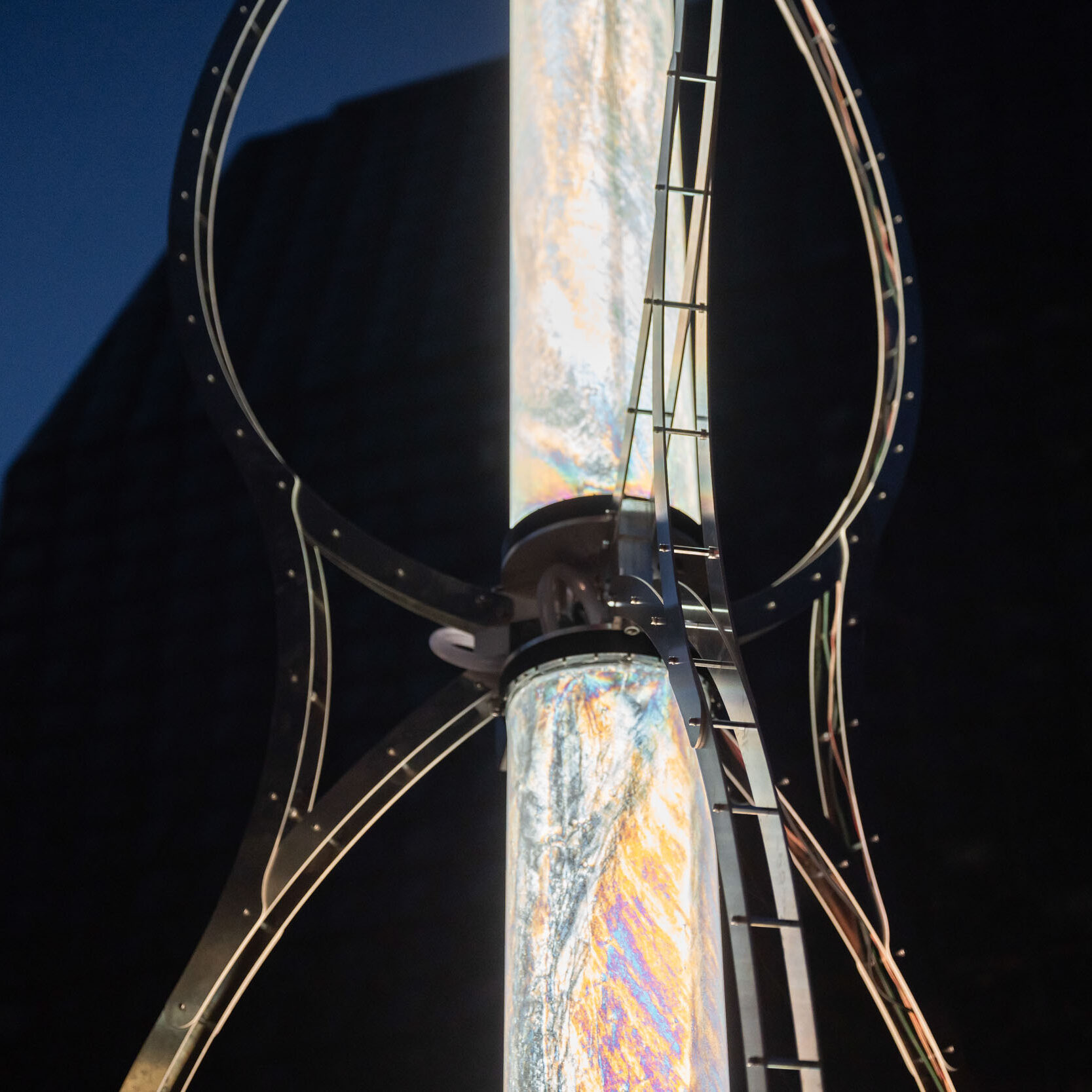

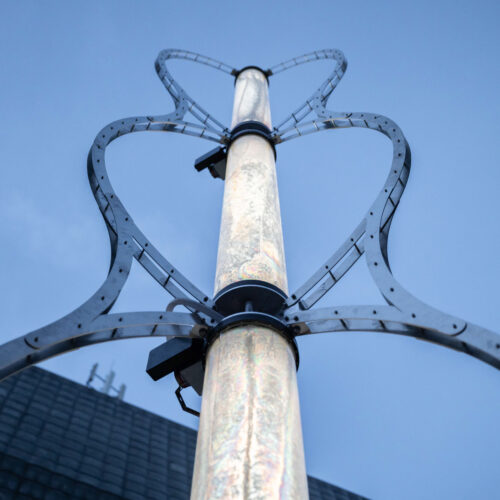

Samotná socha se skládá ze tří samostatných segmentů tvořených dvojicí soustředných akrylátových válců. Prostor mezi nimi je vyplněn Spektrafluxem. Ve středu každého segmentu se nachází výkonný LED zdroj, jehož světlo prochází systémem polarizačních fólií a vrstvou kapaliny.

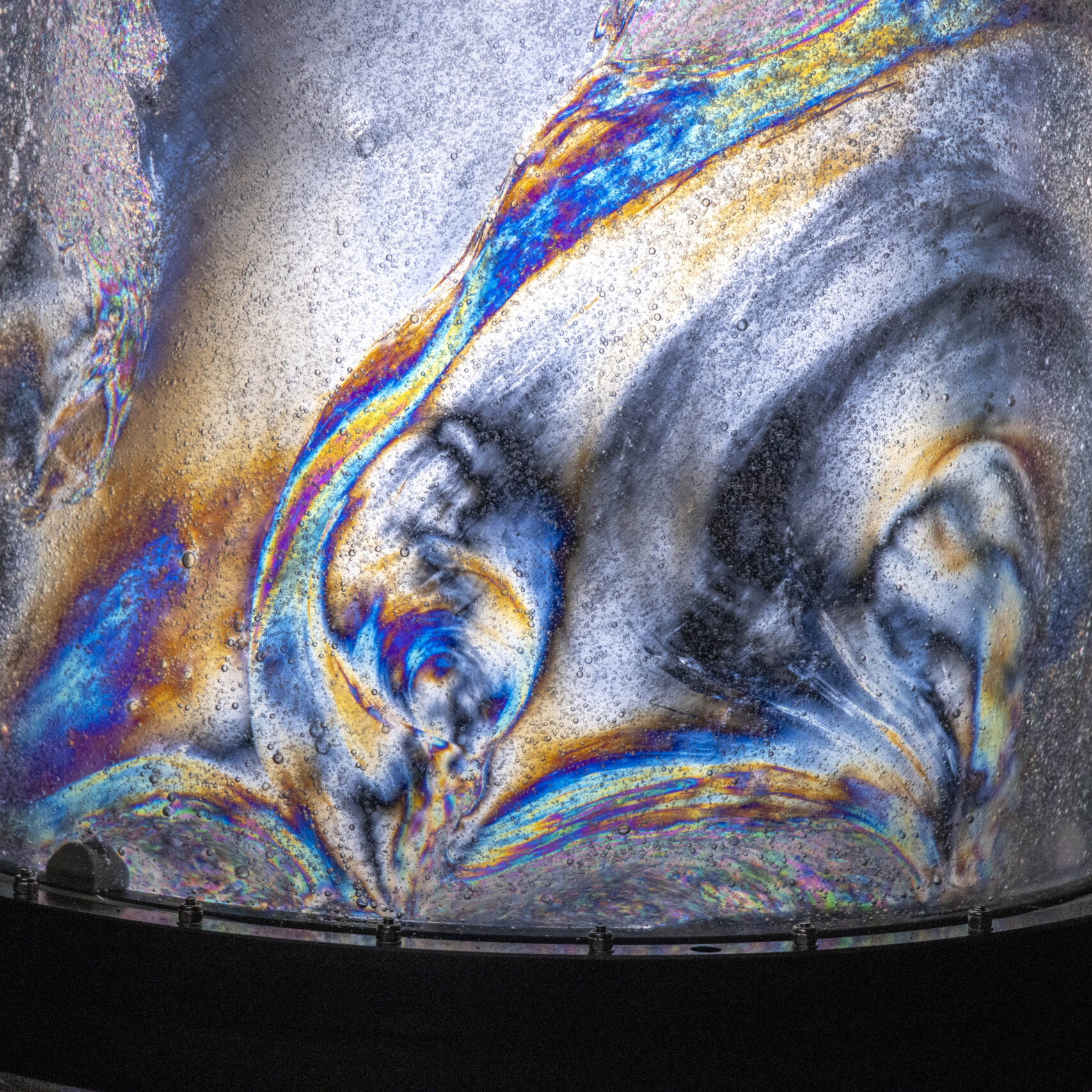

Výsledkem je proměnlivá barevná struktura, která vzniká kombinací světla, proudění kapaliny a optických vlastností celého systému.

Elektromagnetické vlny převedené do pohybu

Pohyb Spektrafluxu zajišťují tři výkonná obousměrná čerpadla. Jejich činnost není náhodná. Kryštof Brůha nejprve zaznamenal elektromagnetické vlnění v místě budoucí instalace a převedl získaná data do digitální podoby.

Právě tato data následně určovala chování čerpadel a tím i výsledný pohyb kapaliny uvnitř sochy. Instalace tak vizualizovala reálné elektromagnetické prostředí svého okolí.

Elektronický systém vznikl v PrusaLabu. Vyvinuli jsme vlastní řídicí elektroniku, firmware i kompletní sekvence pro ovládání čerpadel. Součástí řešení byly také nové řídicí jednotky, které nahradily původní elektroniku použitých pump.

Konstrukce pro veřejný prostor

Protože byla instalace určena pro venkovní prostředí Signal Festivalu, bylo nutné věnovat velkou pozornost konstrukčnímu řešení.

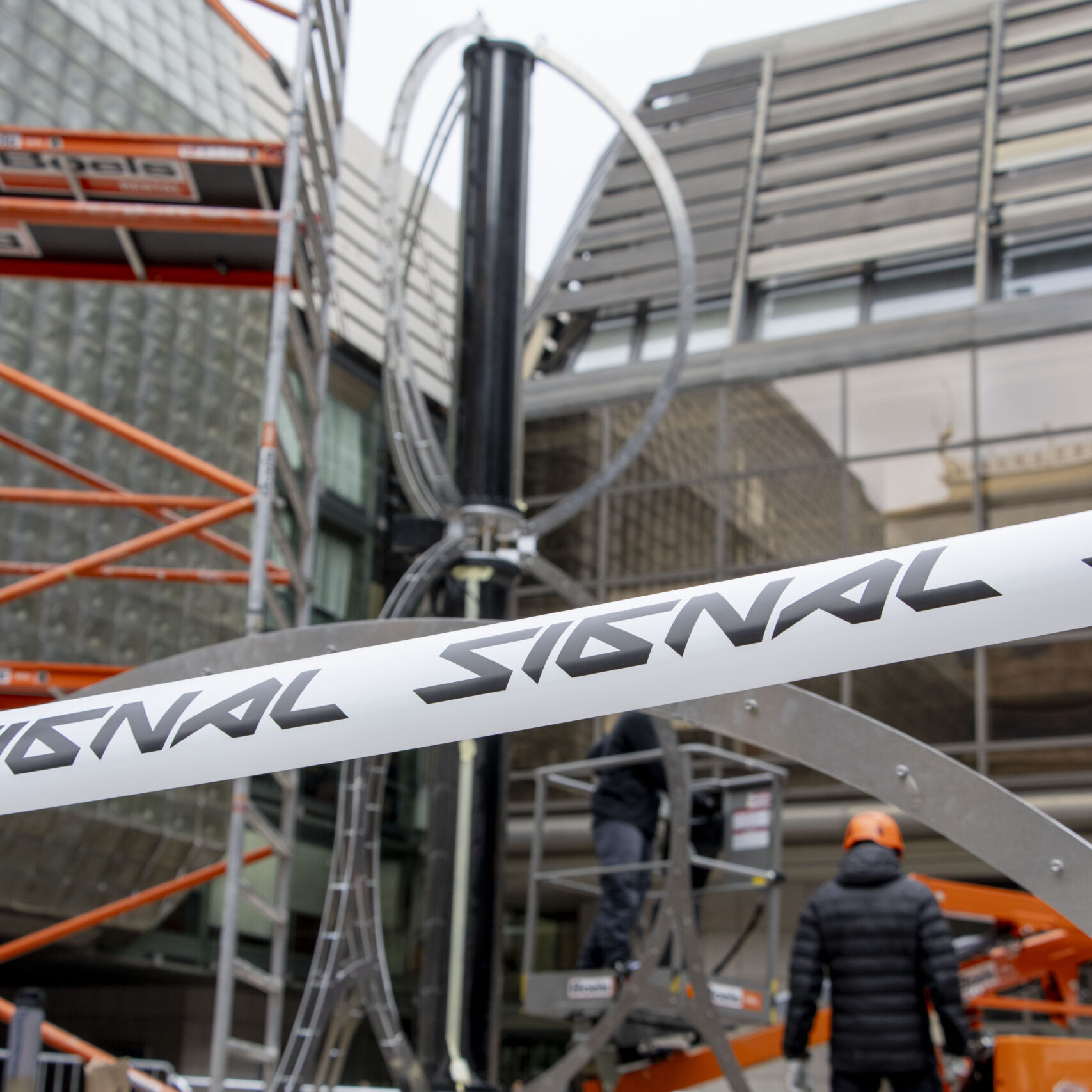

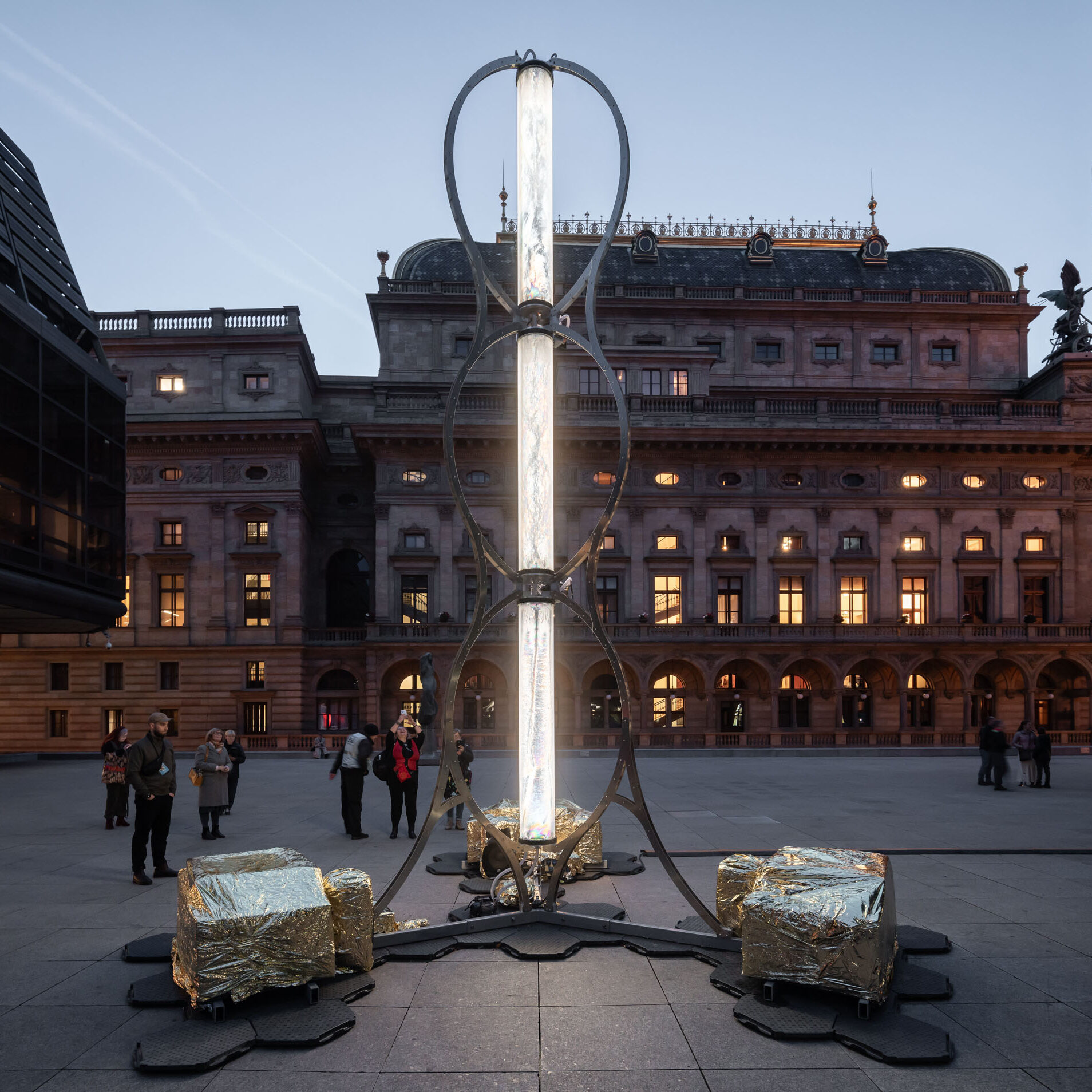

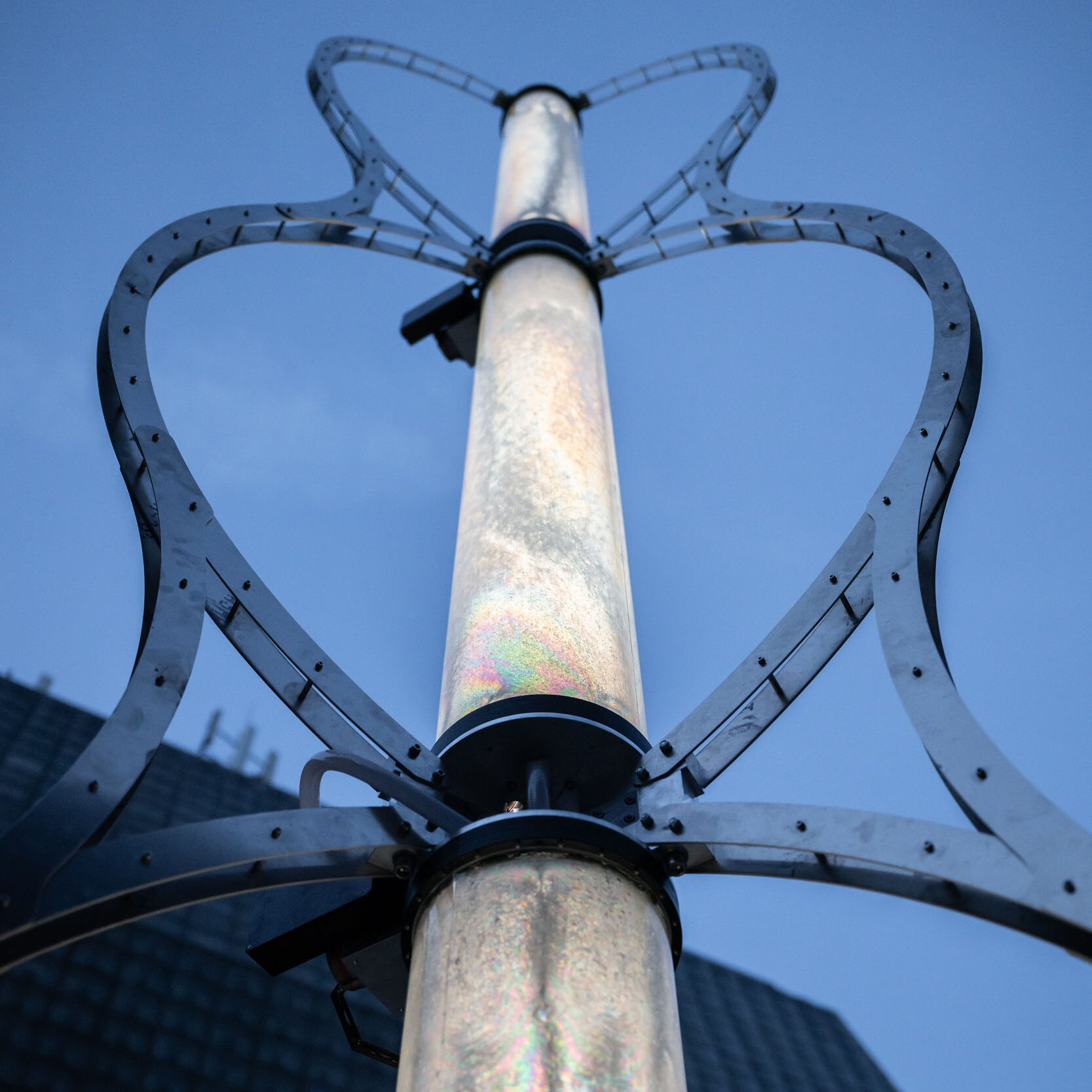

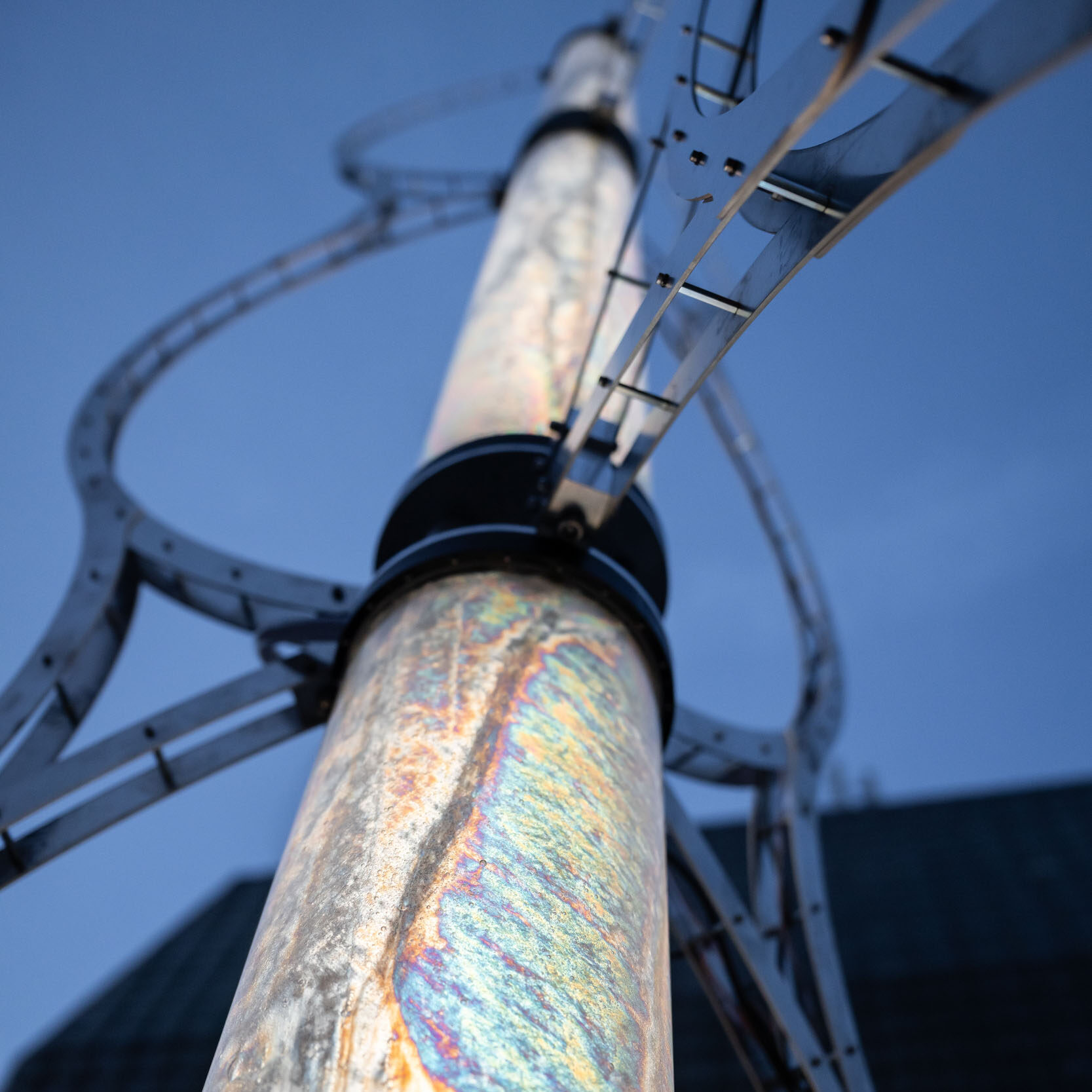

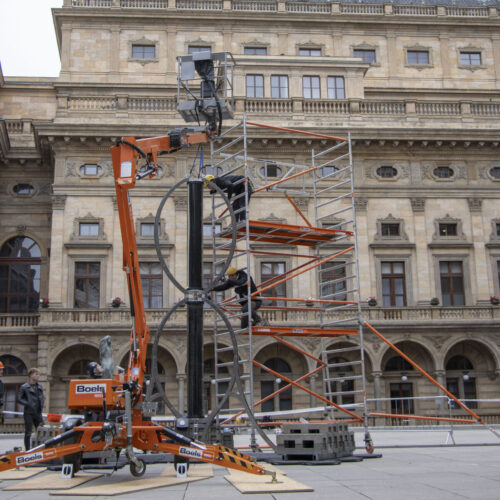

Nosný systém tvoří duralová konstrukce propojující jednotlivé segmenty se základnou. Ta je ukotvena pomocí tří ramen se závažím, která zajišťují stabilitu celé instalace i při nepříznivých povětrnostních podmínkách.

Na návrhu konstrukce spolupracoval autor projektu s týmem PrusaLabu. Finální řešení následně prošlo statickým posouzením a výpočty potřebného zatížení.

Když 3D tisk nestačí

Jednou z největších výzev projektu byla těsnost celého systému.

Původně jsme počítali s využitím velkých 3D tištěných komponent, které měly uzavírat jednotlivé válce a držet kapalinu uvnitř. Přestože jsme testovali různé materiály, nastavení tisku i následné povrchové úpravy, nepodařilo se dosáhnout stoprocentní vodotěsnosti.

3D tisk proto nakonec posloužil především k rychlému prototypování. Finální díly byly vyrobeny CNC frézováním z deskového PVC a doplněny silikonovým těsněním navrženým přesně pro potřeby projektu. Formy pro výrobu těchto těsnění však opět vznikly pomocí 3D tisku.

Projekt se tak stal krásnou ukázkou toho, že moderní vývoj často kombinuje více výrobních technologií a využívá každou tam, kde dává největší smysl.

Výsledek

Audire Fluctus měří sedm metrů, váží přibližně 500 kilogramů a obsahuje 108 litrů Spektrafluxu. Během čtyř festivalových večerů fungovala instalace nepřetržitě a stala se jedním z výrazných bodů programu Signal Festivalu 2024.

Vedle desítek mediálních výstupů a statisíců oslovených lidí nás však nejvíce těšily reakce samotných návštěvníků. Mnozí u instalace trávili dlouhé minuty pozorováním proměnlivých barevných struktur a diskutovali o tom, co vlastně vidí.

Právě v těchto chvílích se naplno ukázalo, že Audire Fluctus není jen technologický experiment nebo světelný objekt. Je to prostředek, jak návštěvníkům umožnit na okamžik spatřit něco, co běžně zůstává lidskému oku skryté.
