Projekt s přesahem mimo sport

Vznik nové putovní trofeje pro vítěze Kooperativa Národní basketbalové ligy nebyl jen výrobní zakázkou. Cílem bylo vytvořit objekt, který bude důstojně reprezentovat nejvyšší českou basketbalovou soutěž, připomene 100 let organizovaného basketbalu v Čechách a zároveň vzdá poctu Jiřímu Zídkovi st., jedné z největších osobností československého basketbalu.

Trofej měla sloužit vítězům následujících deseti ročníků NBL, a proto bylo od začátku důležité, aby obstála nejen jako sportovní ocenění, ale i jako trvalý reprezentativní objekt. Zadání tak spojovalo několik rovin najednou: historii, symboliku, současný design, pokročilé výrobní technologie a spolupráci odborníků z různých oblastí.

Návrh vytvořený přímo pro kovový 3D tisk

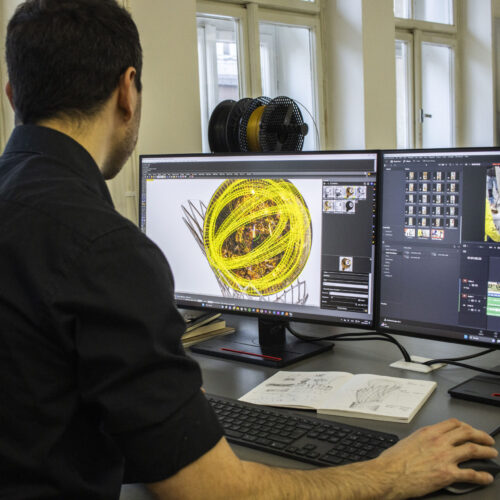

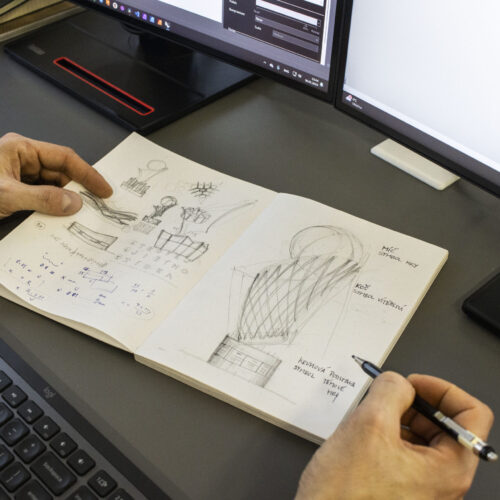

Autorem návrhu je architekt a designér Petr Vacek, který trofej navrhl pomocí parametrického modelování v programu Rhino Grasshopper. Tento způsob navrhování umožňuje pracovat s tvarem jako se systémem vztahů a parametrů. Díky tomu bylo možné postupně hledat konstrukci, která bude vizuálně výrazná, technologicky proveditelná a zároveň přirozeně využije možnosti 3D tisku z kovu.

Právě parametrický přístup sehrál při vývoji důležitou roli. U takto komplexního objektu není cílem pouze vytvořit efektní tvar, ale zároveň najít řešení, které bude mít správné proporce, dostatečnou pevnost a bude možné ho rozdělit do vyrobitelných částí. Trofej tak nevznikla jako běžný pohár doplněný o 3D tištěný prvek, ale jako objekt navržený od začátku s ohledem na specifika aditivní výroby.

Kovový tisk v CXI TUL

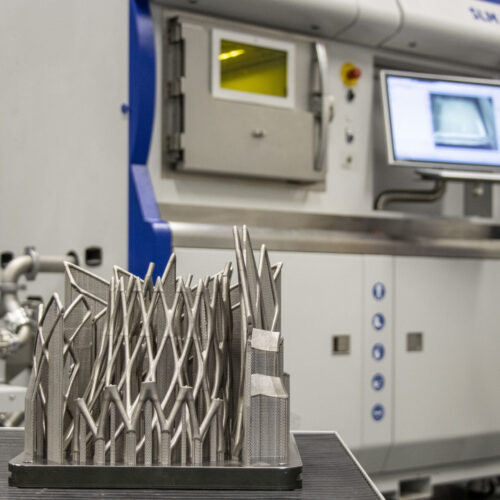

O výrobu kovových částí sítě a kostry míče se postaral Ústav pro nanomateriály Technické univerzity v Liberci, konkrétně výzkumné centrum CXI TUL. Pro tisk byla použita technologie SLM, tedy Selective Laser Melting, při které laser postupně spéká vrstvy kovového prášku a vytváří díl s mechanickými vlastnostmi srovnatelnými s obráběným kovovým komponentem.

V tomto případě se tisklo z práškové nerezové oceli 17-4PH. Síť byla vytištěna ze sedmi samostatných dílů, konstrukce míče z osmnácti dílů. Rozdělení do více částí bylo nutné kvůli výrobním možnostem i následné kompletaci. Kovový 3D tisk zde nebyl jen efektním technologickým prvkem, ale klíčovým výrobním postupem, který umožnil realizovat geometrii, jež by byla běžnými metodami velmi obtížná nebo prakticky nerealizovatelná.

Kompletace v PrusaLabu

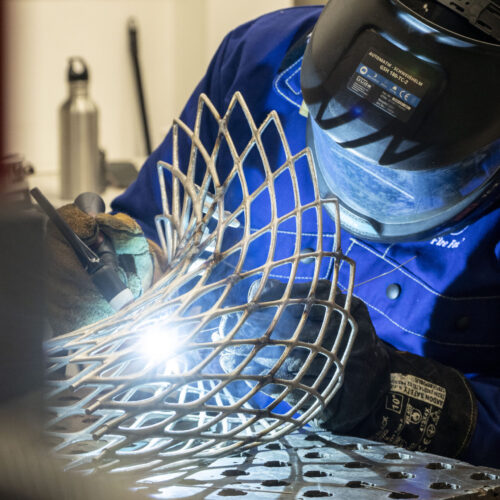

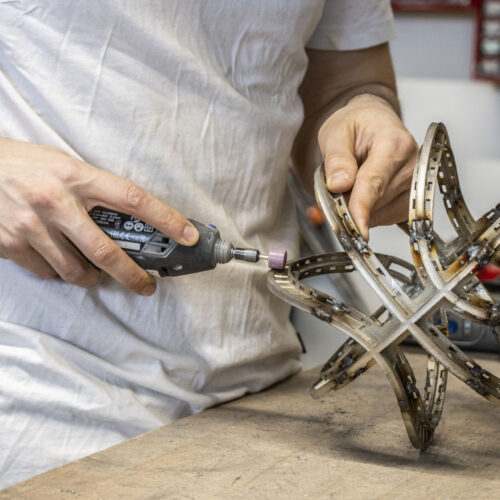

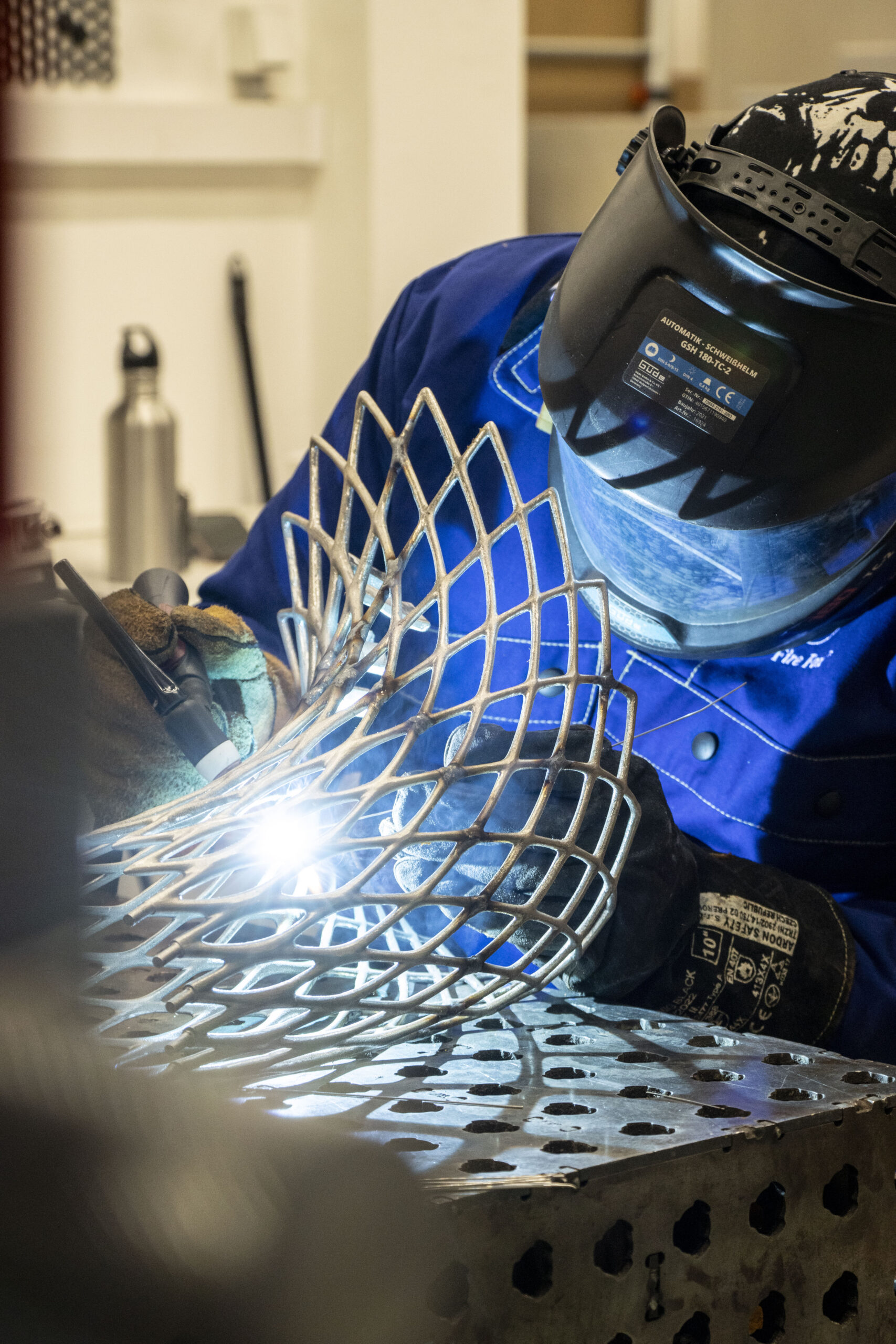

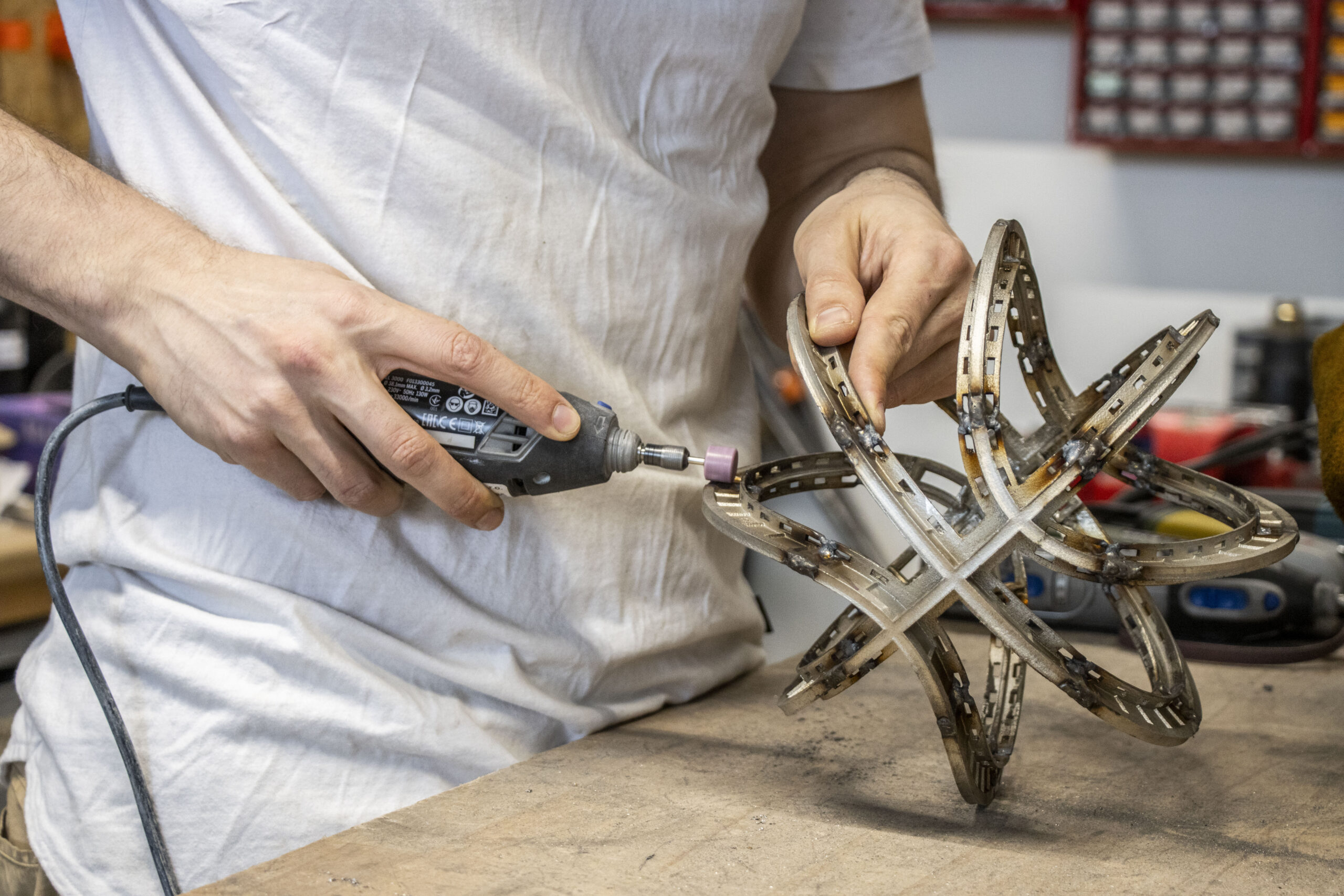

Po vytištění kovových částí následovala v PrusaLabu náročná kompletace. Jednotlivé díly sítě a míče bylo potřeba svařit metodou TIG, obrousit sváry a následně povrchově dokončit omíláním. Výsledný objekt tak kombinuje přesnost pokročilé aditivní výroby s ruční prací, která byla nutná pro dotažení detailů a finální vzhled.

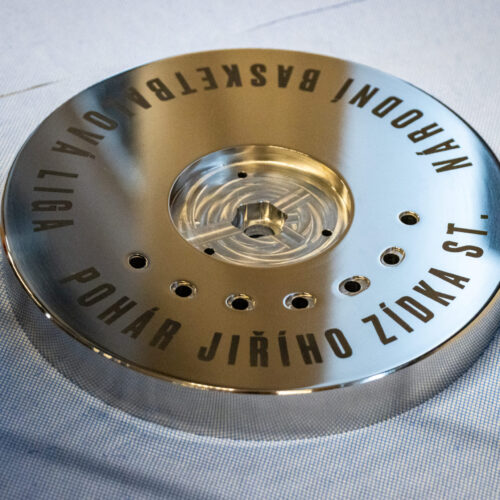

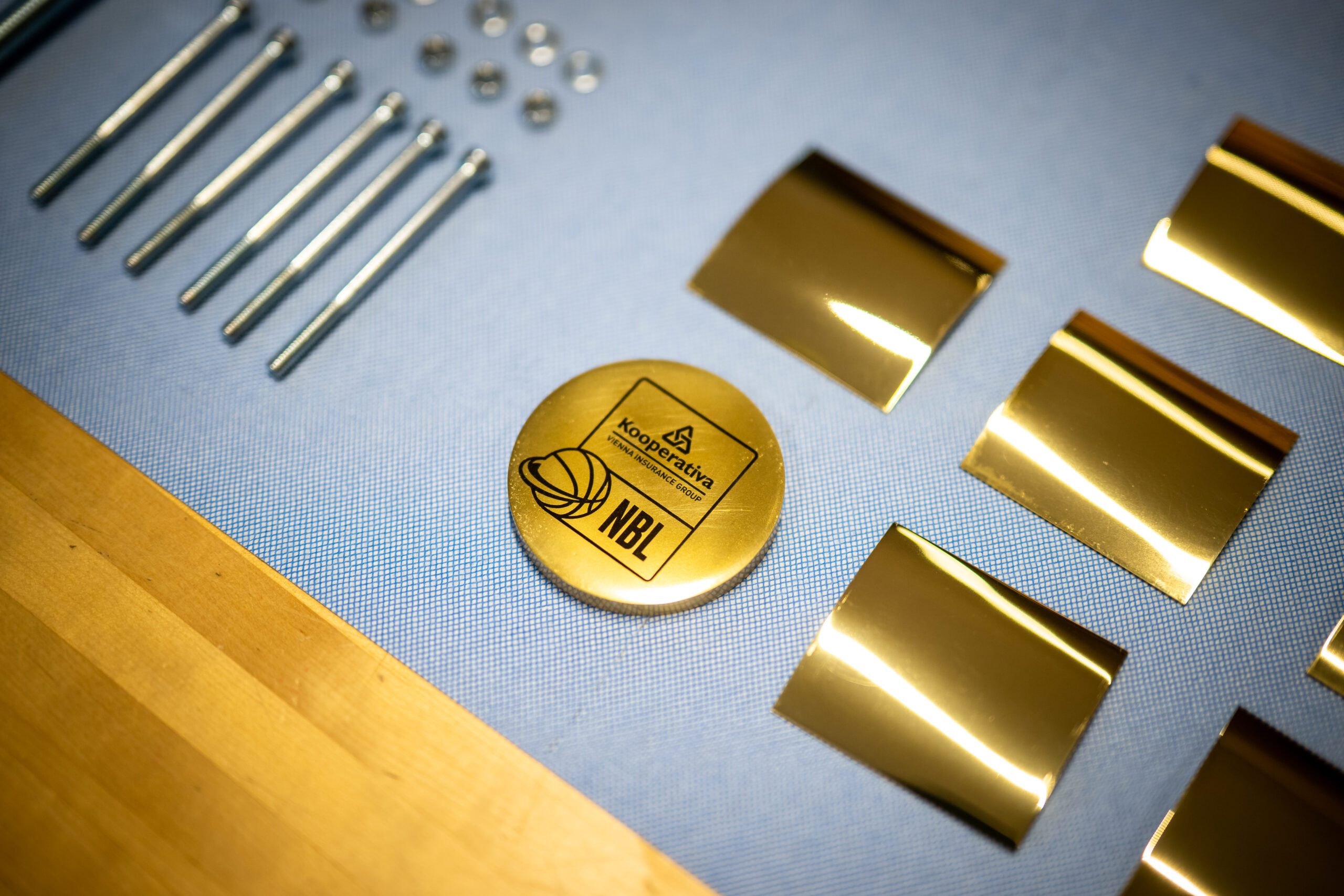

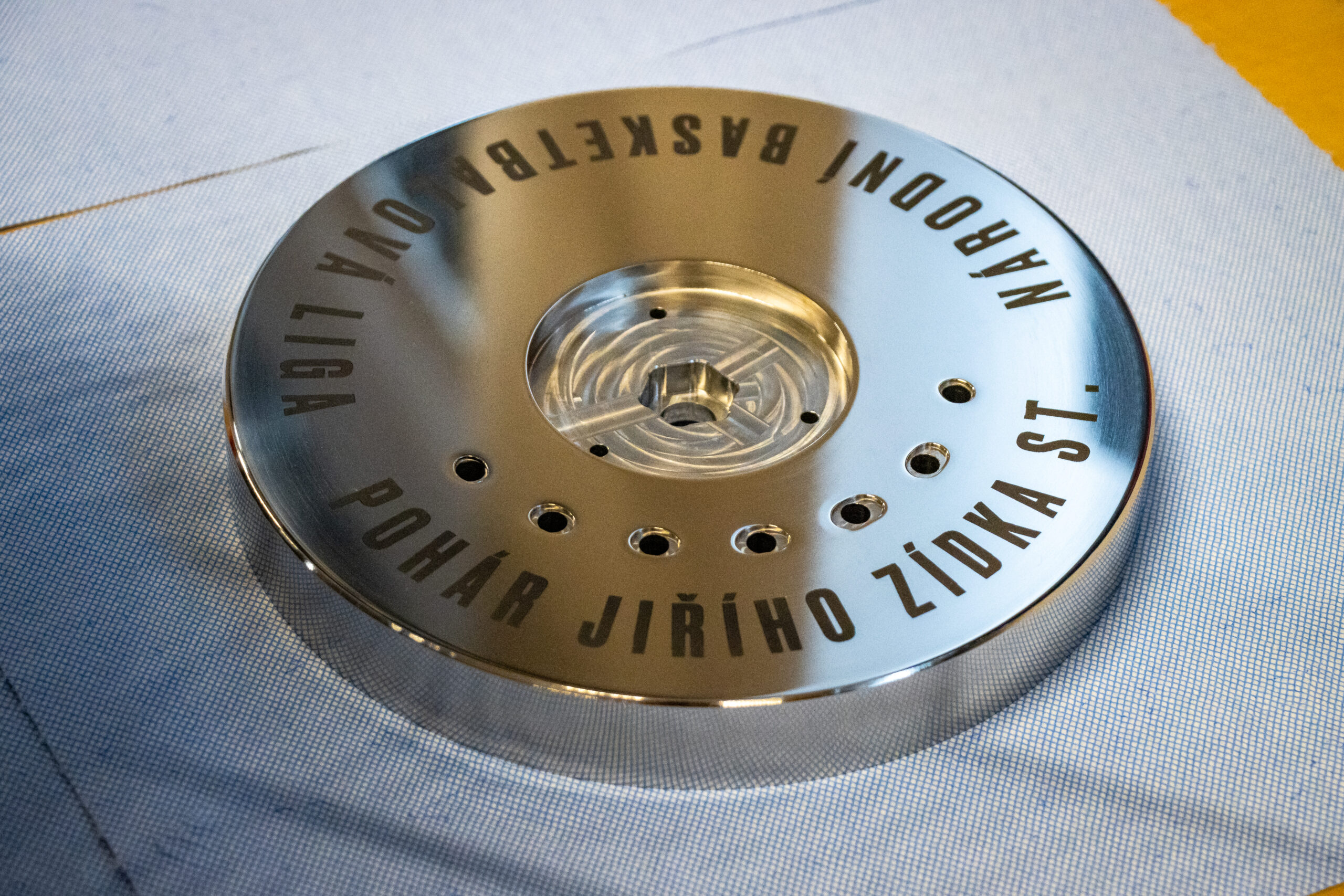

PrusaLab zároveň řešil i další části trofeje. Hlavní konstrukce podstavce vznikla především CNC obráběním z nerezové oceli. Součástí podstavce jsou také mosazné prvky včetně laserem gravírovaných cedulek, na které se budou v dalších letech postupně doplňovat jména vítězů jednotlivých ročníků.

FDM tisk jako neviditelná součást procesu

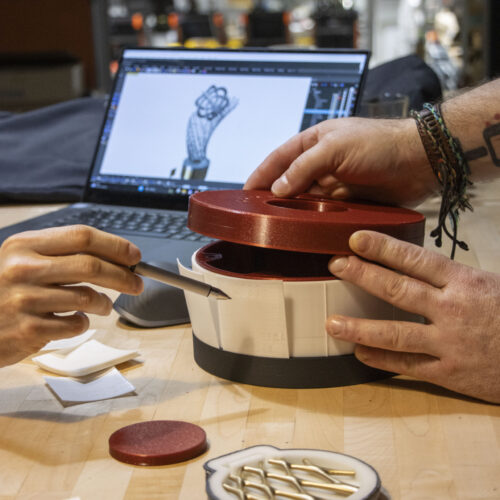

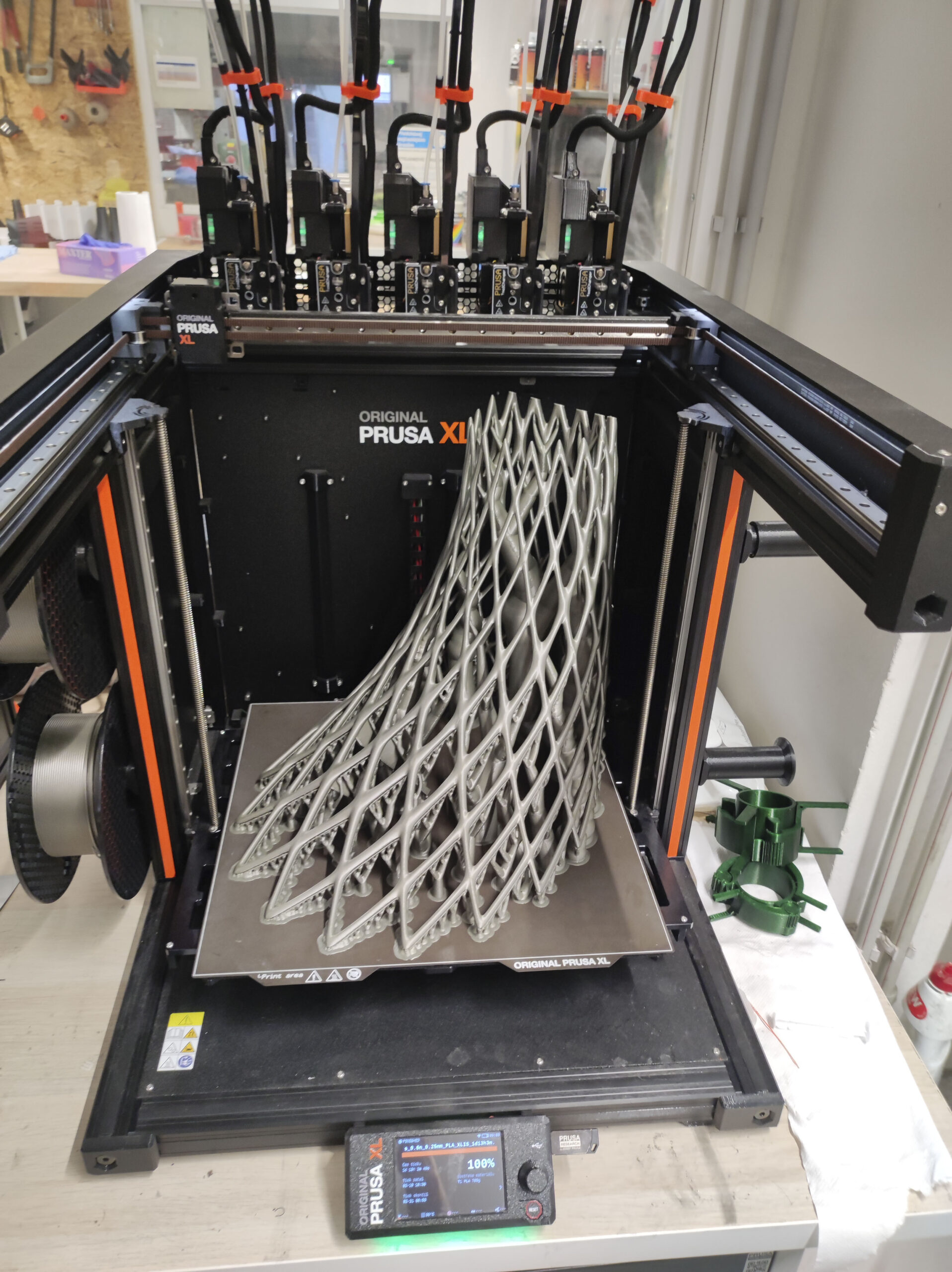

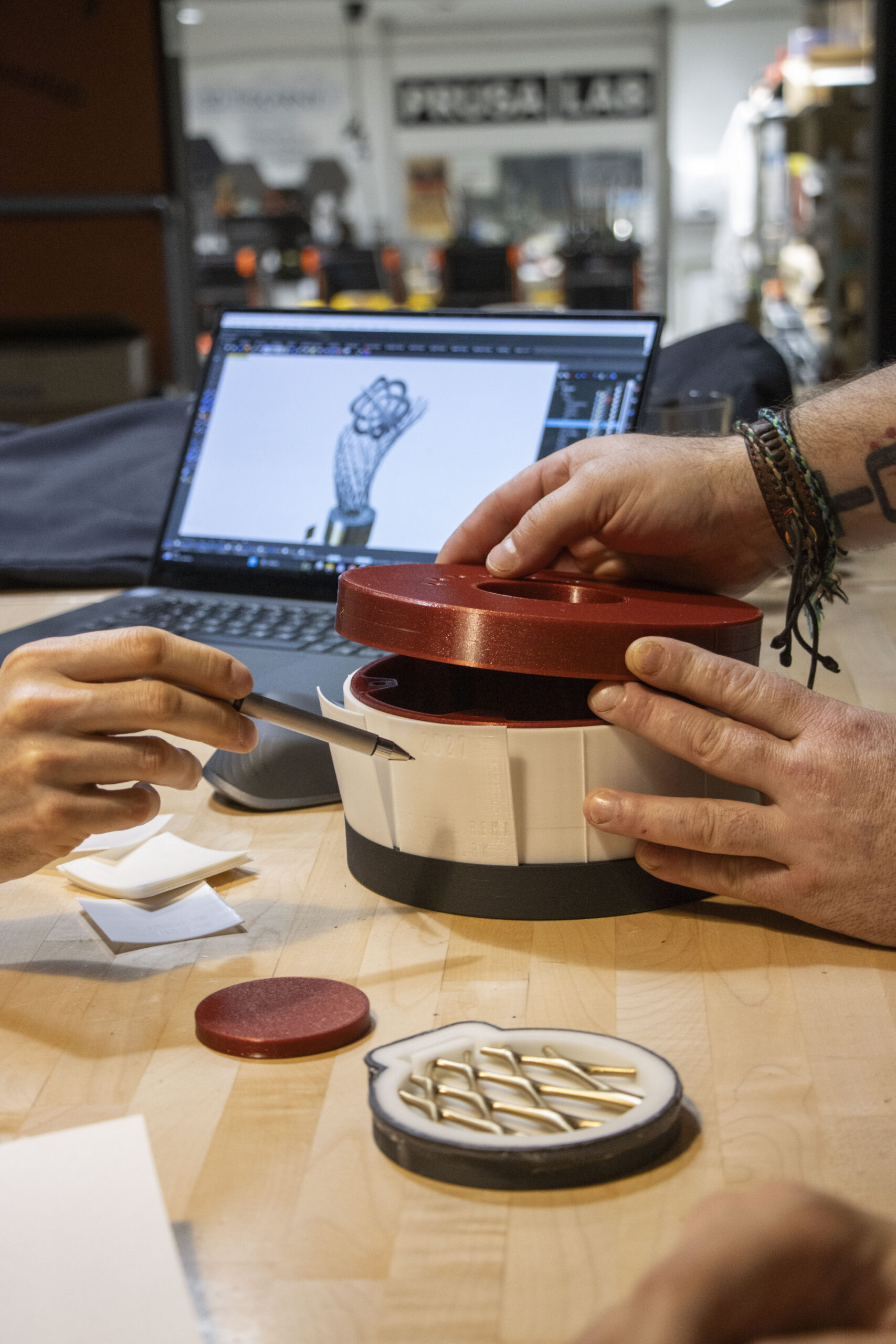

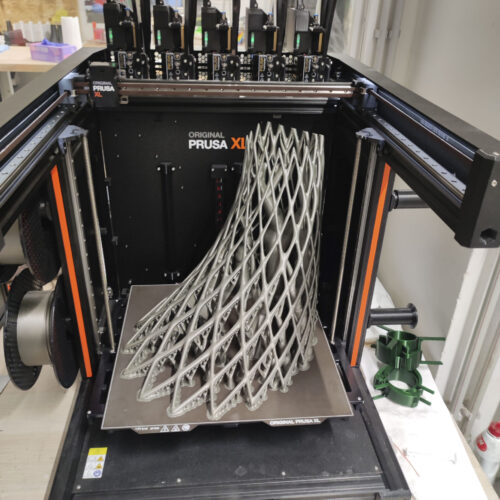

Přestože je dominantním prvkem trofeje kovový 3D tisk, významnou roli sehrála i technologie FDM, tedy běžný 3D tisk z termoplastů. Ta se uplatnila především v prototypování a přípravě výroby. V PrusaLabu vznikaly makety dílů pro ověřování vzhledu i funkce, montážní přípravky pro kompletaci jednotlivých částí a také kopyta pro tvorbu silikonových forem.

Právě tyto pomocné kroky jsou často méně viditelné než finální objekt, ale pro úspěšnou realizaci jsou zásadní. Umožňují rychle testovat varianty, zjednodušit kompletaci a připravit navazující výrobní procesy. Projekt tak dobře ukazuje, že 3D tisk nemusí být jen finální výrobní technologií, ale i praktickým nástrojem v celém vývojovém a výrobním řetězci.

Pryskyřice, zlato a detail míče

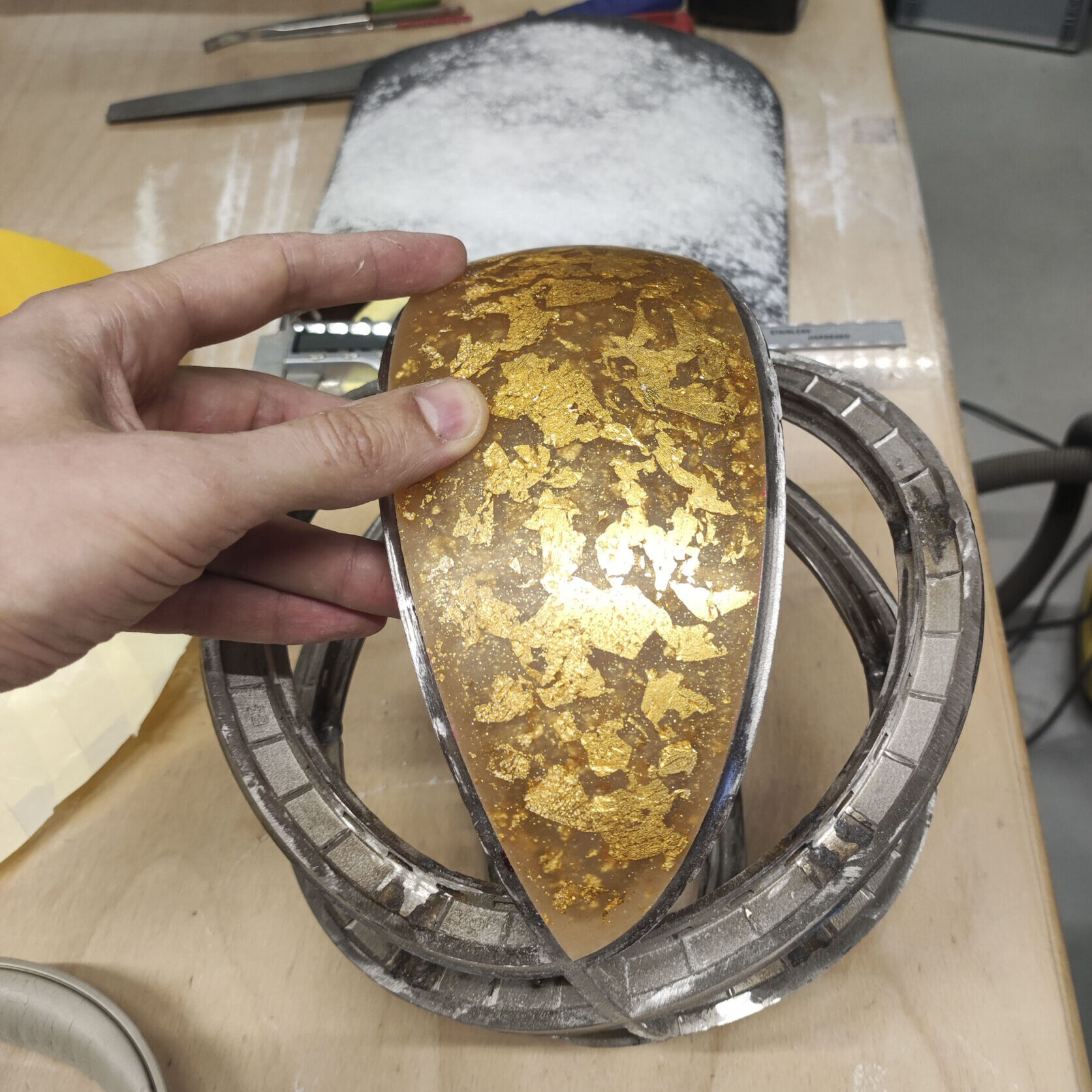

Jedním z nejvýraznějších prvků trofeje je basketbalový míč s transparentním opláštěním. Tyto části byly odlévány do silikonových forem a obsahují fragmenty téměř 24karátového zlata. Spojení kovové konstrukce, transparentní pryskyřice a zlatých prvků dodává trofeji slavnostní charakter a podporuje dojem výjimečného ocenění.

Pryskyřicové díly bylo nutné nejen odlít, ale také dobrousit do požadovaného tvaru tak, aby přesně navazovaly na konstrukci míče. I zde se proto potkává digitální návrh, přesná výroba, ruční dokončování a důraz na detail.

Pocta Jiřímu Zídkovi st.

Trofej nese jméno Jiřího Zídka st., legendárního českého basketbalisty a jedné z nejvýznamnějších postav domácí basketbalové historie. Symbolická rovina projektu je podtržena i tím, že uvnitř trofeje je umístěn kus jeho dresu s číslem 10.

Díky tomu není pohár pouze oceněním pro aktuální vítěze soutěže, ale také připomínkou osobnosti, která výrazně ovlivnila československý basketbal. Projekt tak propojuje současné týmy, historii soutěže i odkaz hráče, jehož jméno trofej ponese i v dalších letech.

Výsledek

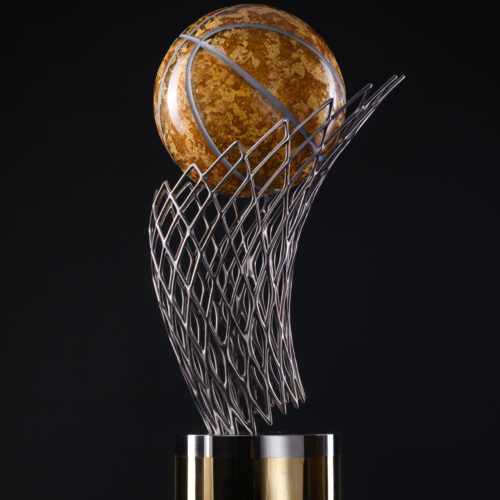

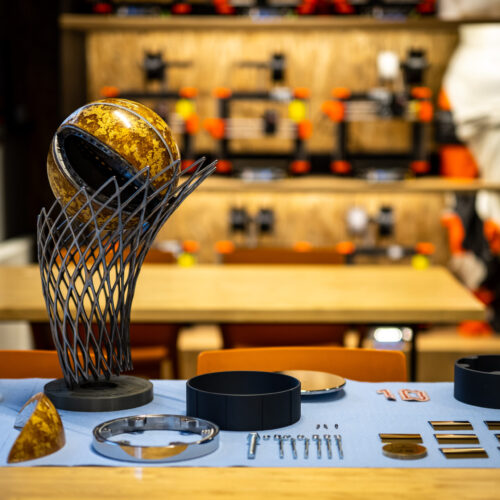

Výsledkem více než roční práce je 63 centimetrů vysoká a 15 kilogramů vážící putovní trofej, která bude v následujících deseti sezonách předávána vítězům Kooperativa NBL. Spojuje sportovní tradici, parametrický design, kovový 3D tisk, CNC obrábění, FDM prototypování, ruční kompletaci a detailní povrchové dokončení.

Projekt ukazuje, jak může PrusaLab propojovat různé světy: sport, design, výzkum, aditivní výrobu a řemeslnou přesnost. Trofej tak není jen symbolem vítězství v nejvyšší české basketbalové soutěži, ale také ukázkou toho, kam se může posunout současná výroba, když se od začátku navrhuje s ohledem na technologii, materiál a příběh, který má výsledný objekt nést.
